現代工業對液體小管超聲波流量計的需求不斷增加，即食品、飲料、制藥、實驗室、醫療和工業領域對小流量液體的改進測量。這種流量計的要求是它們必須在很寬的流量范圍內工作，最好是與被測液體無接觸的夾鉗式測量。
在過去，這類型得超聲波流量計在市場幾乎是沒有存在的，普通外夾式流量計在管徑低于40mm后安裝和測量數據的體驗都是斷崖式下降，而一些國外的小管流量計價格高得離譜，動則大幾千的售價讓人望而卻步，且大部分還要與被測液體接觸。
本文將會介紹一款迅昇夾鉗式安裝的超小管超聲波流量計“SUNCENT-X3”，該流量計由30+年超聲波流量計經驗的研發團隊設計制作。可測量流速在0.1m/s~5.0m/s范圍內的各種酸、化學溶劑、酒精、水等，在不銹鋼管、碳鋼管、銅管和PVC塑料管等管道有著優秀的測量數據，其中分體式X3更是能測量最小Φ9.53管徑的PFA/PU軟管，為半導體、化工行業解決了設備被腐蝕的麻煩。
首先，如果采用直徑光束，則上游和下游方向之間傳輸時間差的定義方程具有比例常數，其中包括管的直徑。因此，隨著管徑變小，給定速度的通過時間差成比例地變小。這通常通過采用多次反射或更常見的軸向流量計來克服，其中測量傳輸時間差的長度是與直徑尺寸解耦的軸向長度，但是多次反射又會導致測量的數據精度相差巨大。

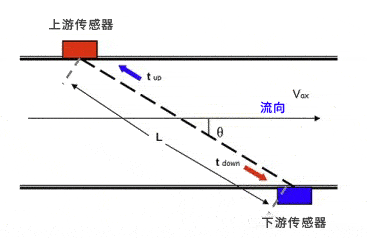

下圖顯示了通道橫截面為圓形的直徑流量計的操作。超聲波從上游傳感器發射并由下游傳感器接收以測量上游的傳播時間。第二個超聲波從下游傳感器 發射并由上游傳感器接收以測量下游的傳播時間。
ΔT=T1-T2=2.v.cosθ.l/c2
其中 ΔT 是傳輸時間的差異；T1 是從上游傳感器到下游傳感器的傳播時間；T2 是從下游傳感器到上游傳感器的傳播時間；v 是沿管道測量的平均軸向速度；θ 為傳播方向與管道軸線的夾角；l 是傳感器之間的直線長度，c 是被測流體中的聲速。因此：
v=c2.ΔT/2.cosθ.l
然后使用沿梁測量的平均速度來計算穿過通道橫截面的平均速度，從而計算通過通道的流體流速。
在許多生產制作過程中，標準管道所能承受的流速壓力遠遠是要大于實際測量的流速壓力的，所以為這種管道設計制作的超聲波流量計通常很難測量到低壓低流速的數據，除非流量計具有非常強大的最大流量和最小流量感應器，
在這個流量范圍內運行的小管超聲波流量計，可獲得更好的結果，尤其是當過程隨時間變化時。這一概念在中試裝置應用中尤其如此，例如添加劑注射，其中化學品以低濃度配置，有時低至每小時0.2升。
而且在實際應用場景中，有許多位置和管徑大小是無法安裝大設備流量計的，但是卻有流量需求，這時小管超聲波流量計就是首選。

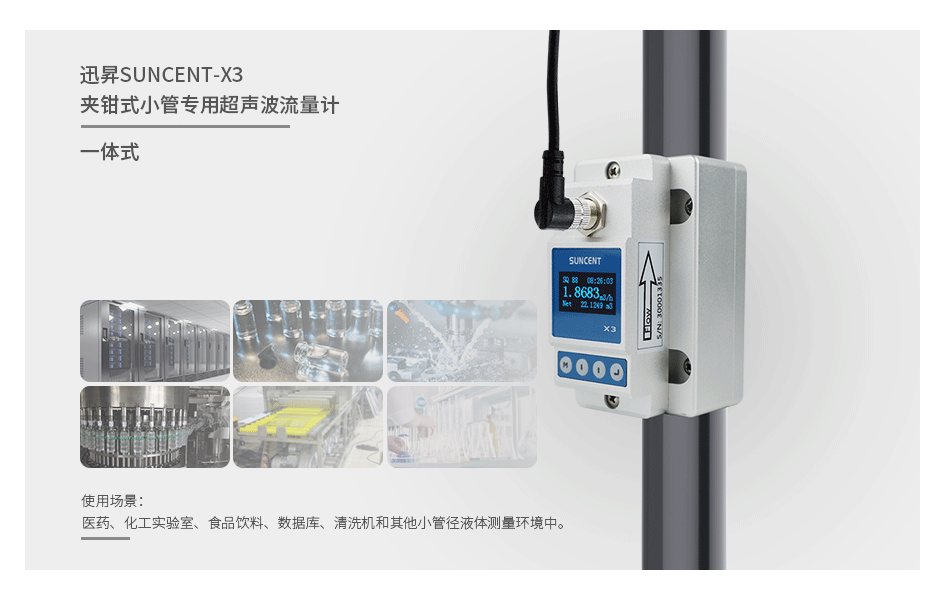

SUNCENT-X3是一款夾鉗式流量計，無需與被測液體接觸即可測量流量數據，采用獨家安裝設計-磁吸式支架扣，只需1-2分鐘就能安裝好并開始測量，不需要專業知識，沒有可動部件，不會有壓力損失，更不需要停產停工。
硬件方面采用OLED顯示屏，抄表看數據不用打燈，四個菜單按鍵，操作簡單邏輯清楚，用過手機的都會用。
通信輸出有4-20mA模擬輸出，最大負載600Ω，可選配OCT上下限報警輸出，通訊支持RS485輸出接口。
軟件方面自動記錄日、月、年測量的流量累積量，最大可記錄6位累積量，單位可以選擇更換公英制顯示。
在流量測量和生產過程中，X3具有高效穩定得測量能力，并支持多種材質多種尺寸的管道，如：不銹鋼管、碳鋼管、銅管、塑料管（PVC、PVDF、PPR、PPH、HDPE等），且X3還能滿足不同的液體測量，如：酸、化學溶劑、酒精、飲料、水等各種潔凈液體。
X3超聲波流量計普遍使用在醫藥、化工實驗室、食品飲料、數據庫、清洗機和其他小管徑液體測量環境中。
支持配管：
| 型號 | X3-Φ6.35 | X3-Φ9.53 | X3-Φ12.7 | X3-Φ15 | X3-Φ20 | X3-Φ25 | X3-Φ32 | X3-Φ40 | X3-Φ50 | X3-Φ63 | X3-Φ75 | X3-Φ90 |
| 管道外徑 | Φ6.35 | Φ9.53 | Φ12.7 | Φ15 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 | Φ75 | Φ90 |
| 管道內徑 | 4mm | 8mm | -- | 10mm | 15mm | 20mm | 25mm | 32mm | 40mm | 50mm | 65mm | 80mm |
| 標稱叫法 | -- | DN8 | -- | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 |
| 通俗叫法 | -- | 2分 | -- | 3分 | 4分 | 6分 | 1寸 | 1.2寸 | 1.5寸 | 2寸 | 2.5寸 | 3寸 |
